Модули GORT серии Chip (GTPRM, GTVTM и GTBCM)

построены на принципиально новом подходе создания преобразователей электропитания, в котором возможно комбинировать и переставлять местами основные функции преобразователя энергии – трансформацию напряжения, его стабилизацию и гальваническую развязку.
В классическом подходе построения преобразователей функции гальванической развязки, преобразования уровня напряжения и стабилизации выходного напряжения объединены в одном устройстве, что, в ряде случаев, ограничивает возможность оптимизации системы питания. А в новой архитектуре построения преобразователей GORT Chip эти функции разделены на два отдельных модуля: предварительного стабилизатора напряжения (GTPRM) и трансформатора-усилителя постоянного тока (GTVTM). Импульсный стабилизатор GTPRM и DC/DC-трансформатор GTVTM по отдельности реализуют дискретные функции конвертера: первый стабилизирует напряжение промежуточной шины, а второй обеспечивает требуемое напряжение на нагрузке путем простой трансформации. У них отсутствуют обратные связи с выхода на вход, поэтому они имеют высокое быстродействие, высокую плотность мощности и универсальны в применении.
Модули GORT Chip принципиально отличаются от традиционных DC/DC конвертеров как по принципу построения системы питания, так и по технологическим и схемотехническим решениям. Chip модули GORT обеспечивают превосходные показатели по переходным характеристикам, плотности преобразования мощности, обладают высоким КПД, низким уровнем шумов и малыми габаритами.
Первой ступенью в архитектуре является модуль предварительной стабилизации GTPRM, который из входного напряжения постоянного тока, изменяющегося в широких пределах, формирует выходное стабилизированное напряжение на промежуточной шине. Модуль GTPRM не обеспечивает гальванической развязки, но благодаря этому его внутренняя конструкция максимально упрощена и оптимизирована. Его КПД составляет до 97%. Функционально модуль GTPRM является импульсным неизолированным стабилизатором.
Вторая ступень в архитектуре – индивидуальные изолированные модули, которые называются GTVTM (Voltage Transformation Module) или модулями – трансформаторами напряжения. Они осуществляют гальваническую развязку «вход/выход» и преобразование уровней напряжения. Выходное напряжение определяется коэффициентом передачи К = Uвх/Uвых (или «коэффициентом трансформации»), который остается стабильным при изменениях тока нагрузки, температуры и воздействии других возмущающих факторов. Модули GTVTM имеют КПД до 96%, отличные динамические и переходные характеристики, а также низкий уровень создаваемых электромагнитных помех. Функционально модуль GTVTM является нестабилизированным трансформатором постоянного тока.
При такой организации системы питания снижаются омические потери на промежуточной системной шине и предоставляются дополнительные возможности для конструктора: модуль GTPRM может быть размещен на значительном удалении от нагрузки, вплоть до отдельной печатной платы, а GTVTM – непосредственно рядом c нагрузкой.
Импульсный стабилизатор GTPRM и трансформатор GTVTM, хотя и были первоначально разработаны для обеспечения стабилизированного напряжения от нерегулируемого входа, способны обеспечить стабильный контролируемый постоянный ток, подстраиваемый с помощью цепи обратной связи.
Универсальность архитектуры позволяет одному стабилизатору GTPRM управлять модулями GTVTM с различными коэффициентами трансформации.
Стабилизатор GTPRM имеет встроенную схему контроля внутреннего напряжения для точной стабилизации выходного напряжения. Внешняя цепь управления предназначена для совместной работы с управляющим контуром внутреннего напряжения, для точной регулировки и стабилизации выходного напряжения GTPRM, которым регулируется выходной ток GTVTM.
Еще одна ступень преобразования, на которой первичное входное напряжение преобразуется в напряжение промежуточной шины, осуществляется при помощи модулей GTBCM (Bus Converter Module). GTBCM осуществляет те же функции, что и VTM – трансформацию напряжения и гальваническую развязку. Эти модули способны работать с КПД до 97.5% потому, что GTВСМ не стабилизирует выходное напряжение, а лишь обеспечивает его понижение с заданным коэффициентом трансформации. Функционально модуль GTBCM является нестабилизированным трансформатором постоянного тока.
GTBCM может работать автономно. GTVTM в основном предназначены для использования в паре GTPRM – GTVTM.
Модули GORT серии Chip – это стандартные изделия, которые дают возможность создавать источники и системы питания с гораздо лучшими масса-габаритными, электрическими характеристиками и параметрами по надежности.

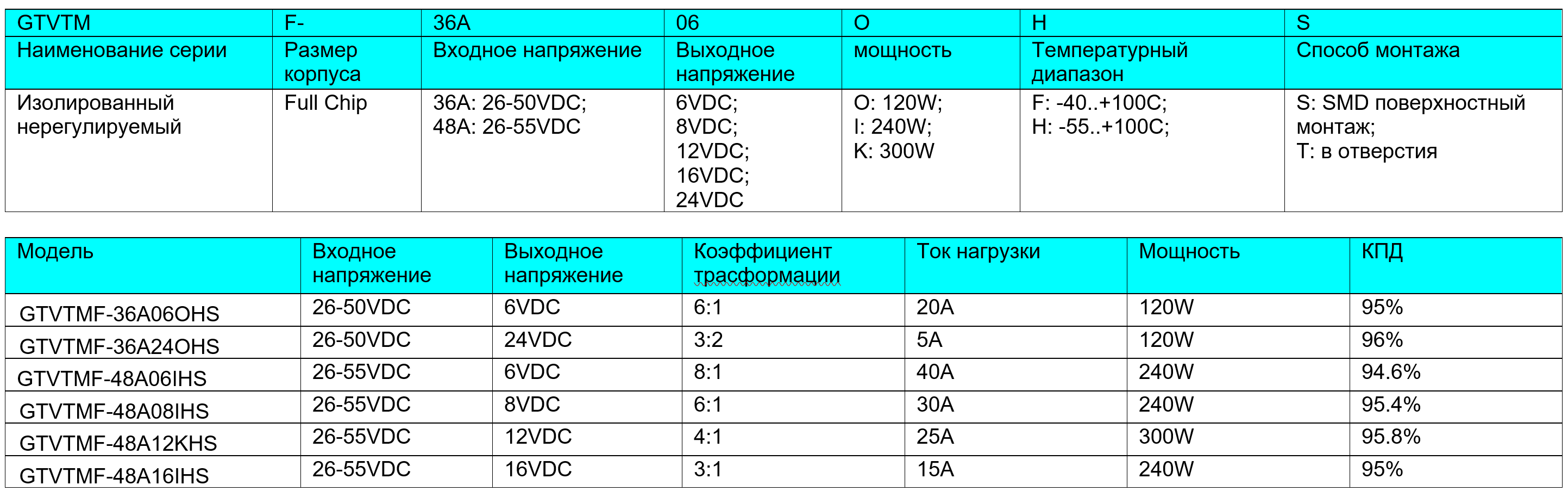

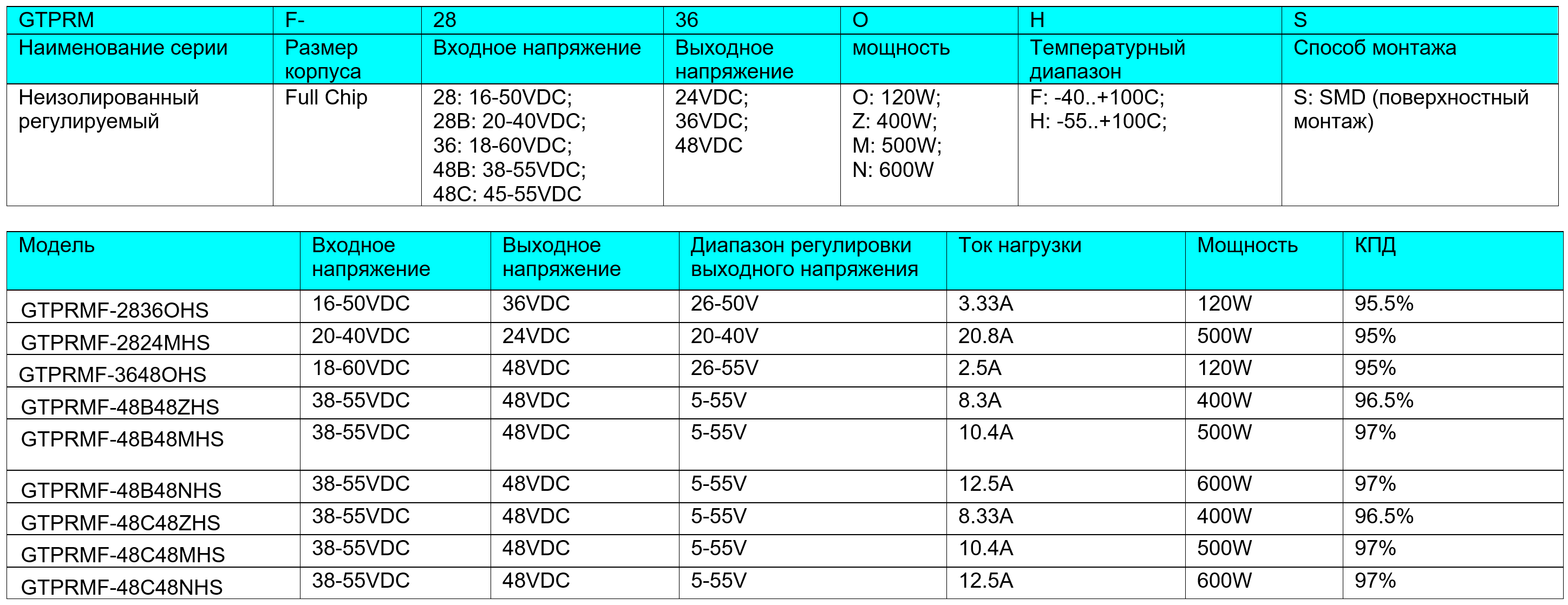

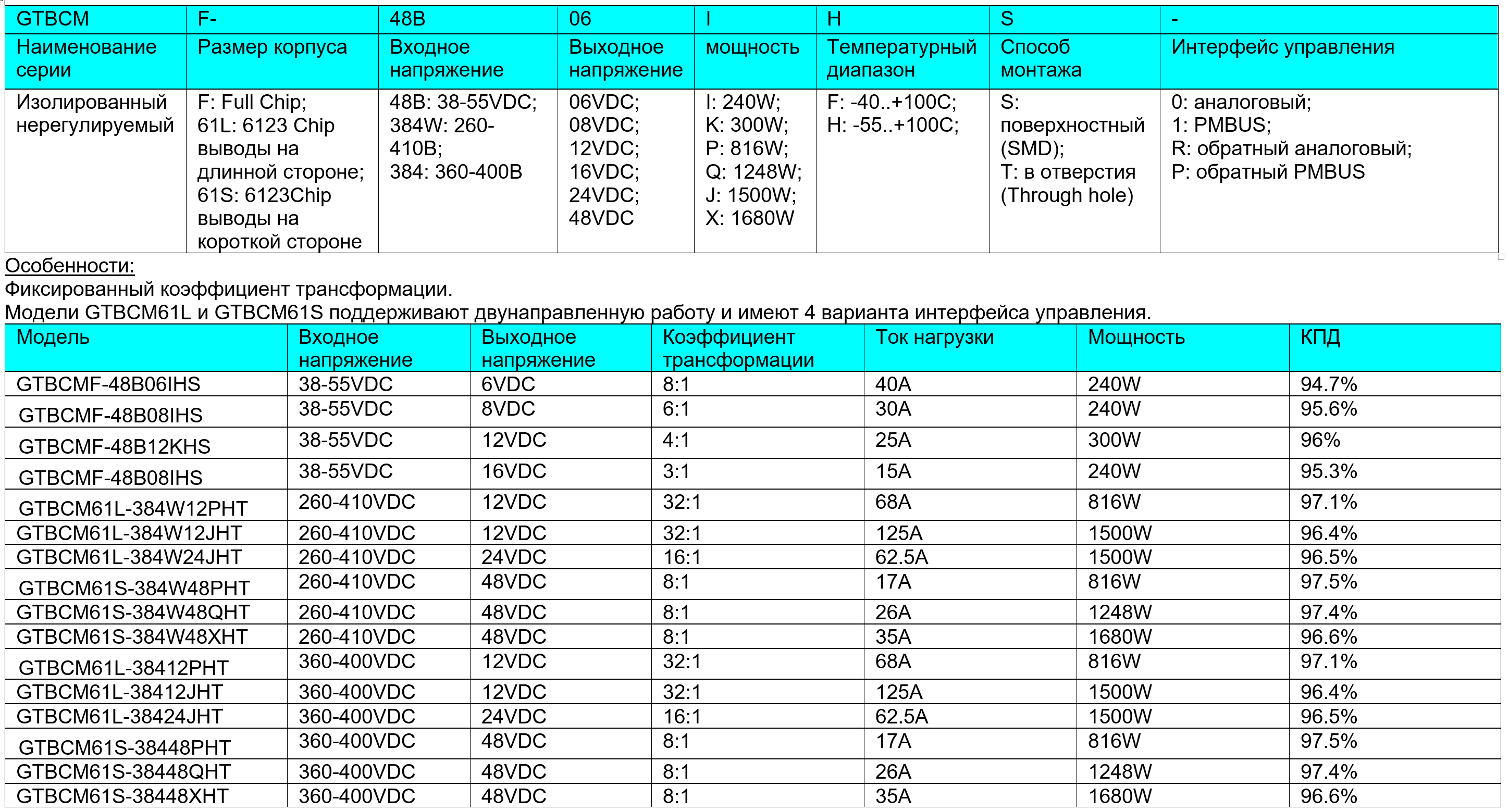

Система обозначений:

gtprmf1
gtprmf2
gtprmf3

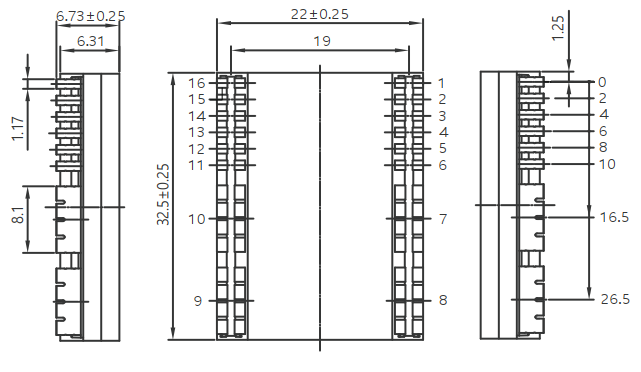

1.Full chip:
A.

gtprmf4
gtprmf5

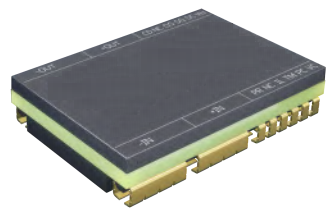

Для GTPRMF-2836OHS, GTPRMF-2836YHS, GTPRMF-36:

Номер
контакта

1
2
3
4
5
6
7
8

Cимвол

VC
PC
TM
IL
NC
PR
+Vin
- Vin

Функция

VTM control
Primary control
Not connected
Current limit setting
Not connected
Parallel control
+input
- input

Номер
контакта

  9
10
11
12
13
14
15
16

Cимвол

- Vout
+Vout
CD
NC
OS
SG
SC
VH

Функция

-output
+output
Voltage compensation
Not connected
Output voltage setting
Signal ground
Secondary control
Aux source

Для GTPRMF-2824MHS, GTPRMF-48B, GTPRMF-48C:

Номер
контакта

1
2
3
4
5
6
7
8

Cимвол

PR
PC
TRIM
NC
NC
AL
+Vin
- Vin

Функция

Parallel control
Primary control
Output voltage setting
Not connected
Not connected
Adaptive loop control
+input
- input

Номер
контакта

  9
10
11
12
13
14
15
16

Cимвол

- Vout
+Vout
VC
RE
SG
IF
VS
VT

Функция

-output
+output
VTM control
Outer loop reference
Signal ground
Current monitoring
Aux source
VTM temperature compensation

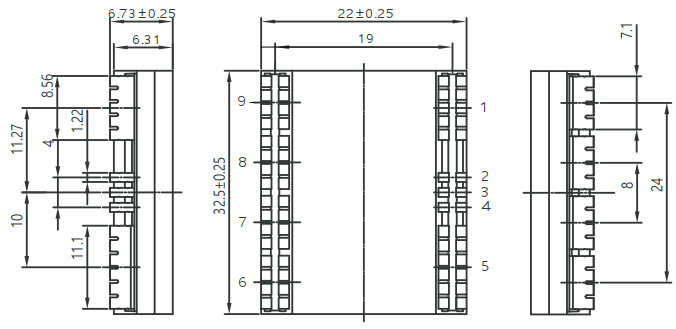

Б.

gtprmf6

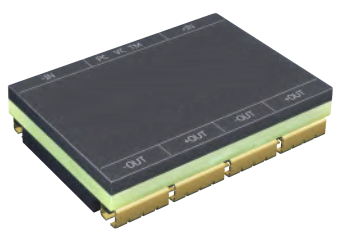

Для GTVTMF:

№ контакта

Описание

1
2
3
4
5
6
7
8
9

+Vin (+Input)
TM (Temperature monitor)
VC (VTM control)
PC (Primary control)
- Vin (-Input)
- Vout (-Output)
+Vout (+Output)
- Vout (-Output)
+Vout (+Output)

gtprmf7

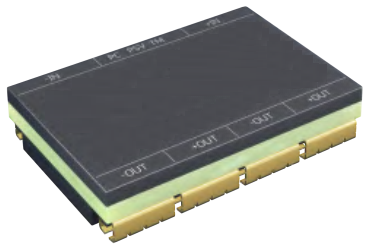

Для GTBCMF-48B:

№ контакта

Описание

1
2
3
4
5
6
7
8
9

+Vin (+Input)
TM (Temperature monitor)
RSV (Not connected)
PC (Primary control)
- Vin (-Input)
- Vout (-Output)
+Vout (+Output)
- Vout (-Output)
+Vout (+Output)

gtprmf8

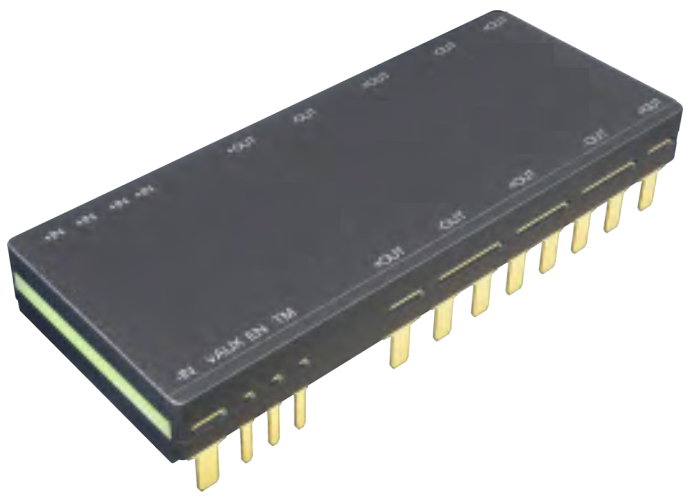

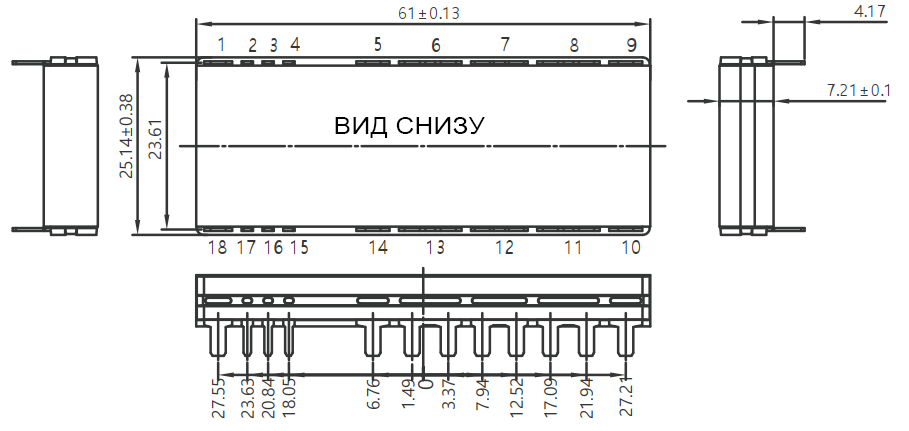

2. Chip 6123 (выводы на длинной стороне)

gtprmf9

№ контакта

Описание

1
2
3
4
5, 7, 9, 10, 12, 14
6, 8, 11, 13
15, 16, 17, 18

-Vin (-Input)
Vaux (Auxiliary source)
EN (Enable/disable)
TM (Temperature monitor)
+Vout (+Output)
- Vout (-Output)
+Vin (+Input)

gtprmf10

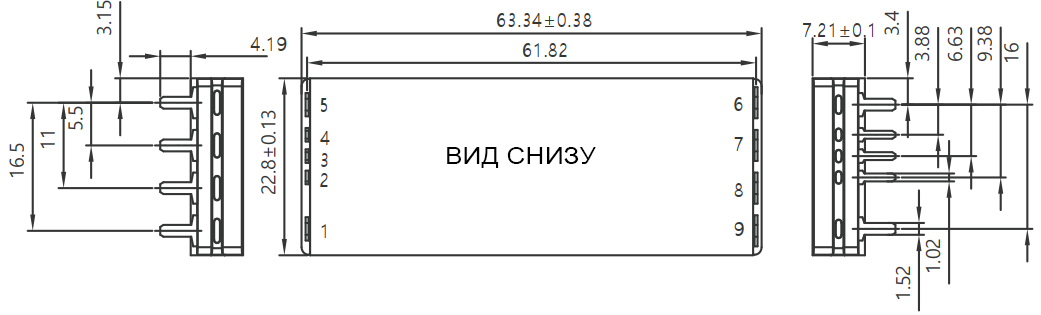

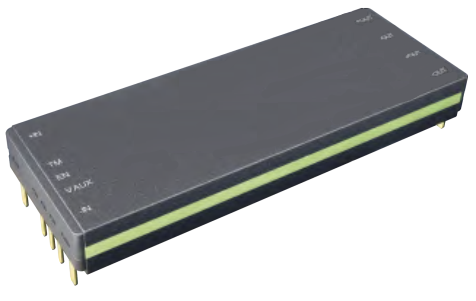

3. Chip 6123 (выводы на короткой стороне)

gtprmf11

№ контакта

Описание

1
2
3
4
5
6
7
8
9

+Vin (+Input)
TM (Temperature monitor)
EN (Enable/disable)
Vaux (Auxiliary source)
- Vin (-Input)
- Vout (-Output)
+Vout (+Output)
- Vout (-Output)
+Vout (+Output)

gtprmf12
